Protel99SESP6汉化补丁是一款非常好用的办公类设计软件,这款软件中的功能等等都能够很好的去帮助用户们进行快捷方便的操作,有需要使用的小伙伴快来下载吧~

Protel99SESP6汉化补丁功能:

1、多图纸设计

一个原理图设计有多种组织图纸方案的方法,可以由单一图纸组成或由多张关联的图纸组成,不必考虑图纸号,protel99se将每一个设计当作一个独立的方案,设计可以包括模块化元件,这些模块化元件可以建立在独立的图纸上,然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作,模块也可被不同的方案重复使用。

2、原理图连线设计

确定起始点和终止点,Protel99se就会自动地在原理图上连线,从菜单上选择“Place/Wire”后,按空格键切换连线方式,自动连线.任意角度.45连线.90连线,使得设计者在设计时更加轻松自如。

3、检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库,点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口,Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的,Protel99se包含一个强大的设计同步工具,使得非常容易地在原理图和PCB之间转移设计信息。

5、建立材料清单

打开“4Port Serial Interface.ddb”设计数据库,找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口,选择“Reports”中的“Bill Of Material”菜单,按照导向器所给选项选择,完成选择,一个“Excel”风格的材料清单将被制成。

6、原理图仿真

Protel99se软件还提供了大量的仿真用元件,每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真,只要简单地从仿真用元件库中放置所需的元件,连接好原理图,加上激励源,单击仿真。

7、布线设计

Protel 99se有三中布线方式:忽略障碍布线(Ignore obstacle),避免障碍布线(Avoid obstacle),推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式,在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器,它能分析PCB设计和检查设计参数的功能,测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题,可以从PCB运行一个反射或串扰分析,以确切地查看其情况。

Protel99SESP6汉化补丁特色:

1、可生成30多种格式的电气连接网络表;

2、强大的全局编辑功能;

3、在原理图中选择一级器件,PCB中同样的器件也将被选中;

4、同时运行原理图和PCB,在打开的原理图和PCB图间允许双向交叉查找元器件、引脚、网络

5、既可以进行正向注释元器件标号(由原理图到PCB),也可以进行反向注释(由PCB到原理图),以保持电气原理图和PCB在设计上的一致性;

6、满足国际化设计要求(包括国标标题栏输出,GB4728国标库);方便易用的数模混合仿真(兼容SPICE 3f5);

7、支持用CUPL语言和原理图设计PLD,生成标准的JED下载文件;PCB可设计32个信号层,16个电源-地层和16个机加工层;

8、强大的“规则驱动”设计环境,符合在线的和批处理的设计规则检查;

9、智能覆铜功能,覆铜可以自动重铺;

10、提供大量的工业化标准电路板做为设计模版;

11、放置汉字功能;

12、可以输入和输出DXF、DWG格式文件,实现和AutoCAD等软件的数据交换;

13、智能封装导航(对于建立复杂的PGA、BGA封装很有用);

14、方便的打印预览功能,不用修改PCB文件就可以直接控制打印结果;

15、独特的3D显示可以在制板之前看到装配事物的效果;

16、强大的CAM处理使您轻松实现输出光绘文件、材料清单、钻孔文件、贴片机文件、测试点报告等;

17、经过充分验证的传输线特性和仿真精确计算的算法,信号完整性分析直接从PCB启动;

18、反射和串扰仿真的波形显示结果与便利的测量工具相结合;

19、专家导航帮您解决信号完整性问题。

Protel99SESP6汉化补丁安装:

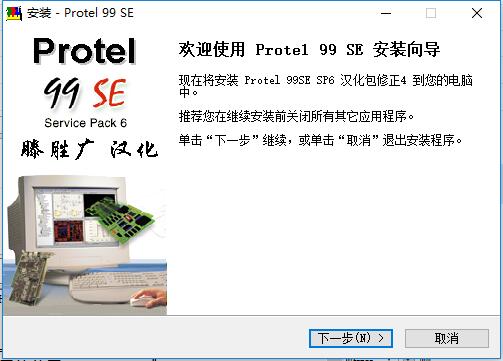

1、从华军软件园下载Protel99se软件包,解压缩后,双击打开安装程序,点击下一步。

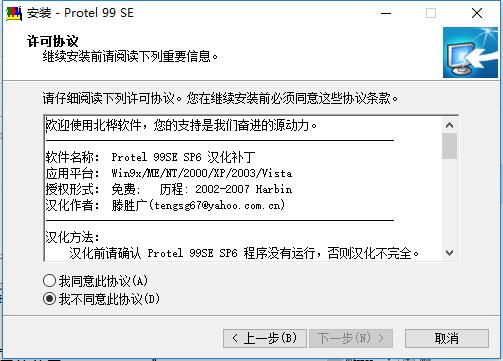

2、选择接受协议,点击下一步。

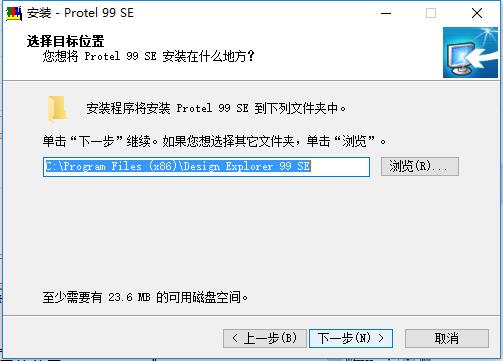

3、选择软件的安装位置,点击下一步。

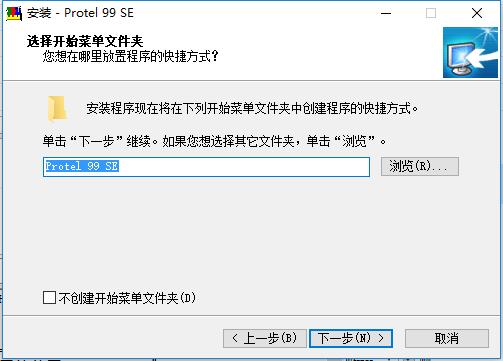

4、选择开始菜单文件夹,点击下一步

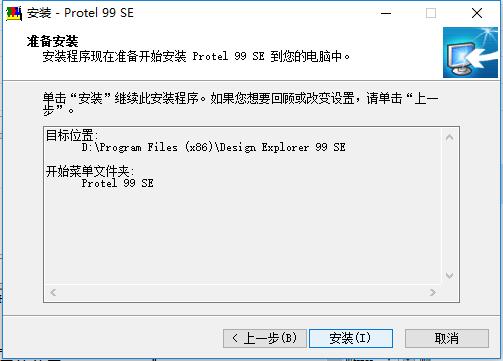

5、确认安装信息,点击安装

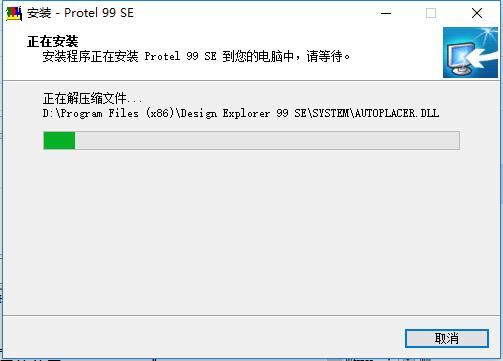

6、等待安装

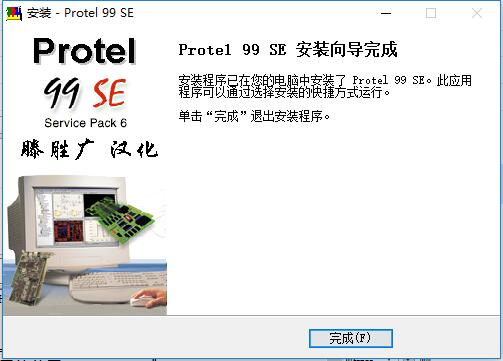

7、安装完成后,点击完成即可开始使用

Protel99SESP6汉化补丁快捷键:

enter——选取或启动

esc——放弃或取消

f1——启动在线帮助窗口

tab——启动浮动图件的属性窗口

pgup——放大窗口显示比例

pgdn——缩小窗口显示比例

end——刷新屏幕

del——删除点取的元件(1个)

ctrl+del——删除选取的元件(2个或2个以上)

x+a——取消所有被选取图件的选取状态

x——将浮动图件左右翻转

y——将浮动图件上下翻转

space——将浮动图件旋转90度

展开内容

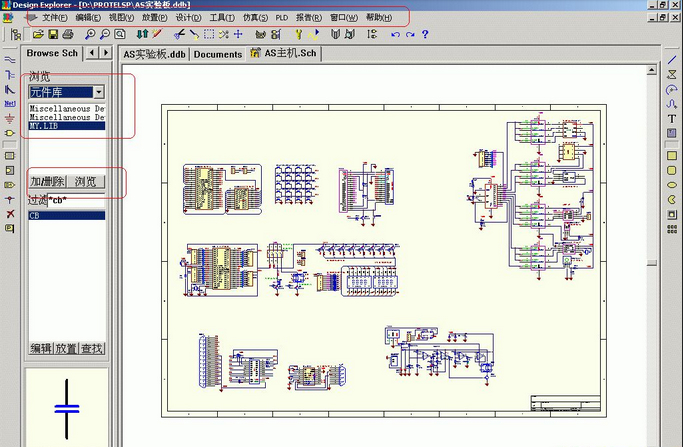

软件截图
