PIDCAD For AutoCAD 2008

PIDCAD For AutoCAD 2008是一款非常好用的设计类软件，这款软件中的功能等还是非常的方便好用，能够为用户们带来良好的使用体验，有需要的快来下载吧~

PIDCAD For AutoCAD 2008功能：

1、快速设计、绘制新建装置的工艺管道、仪表流程图

2、快速绘制、复原原有装置及其流程图(含工艺物料平衡图和工艺管道、仪表流程图)，建立永久的电子版流程图、电子工艺档案库;彻底改变工厂过去徒手绘制的图纸不美观、易磨损、易褪色、不方便 修改、不易保藏的状况

3、在PIDCAD绘制的工艺管道、仪表流程图上，建立工厂设备管理信息库、仪表管理信息库、工艺参数管理信息库(需本公司开发的Pidmis软件支持)，实现工厂图纸、资料的电子信息化管理

4、统计流程图中各种设备、仪表、阀门、管线的数量、型号，并显示每个仪表、阀门的具体位置并且记忆用户输入数值，方便工厂技术改造、大修、备件采购的信息化管理

5、管线数据扩展功能，图纸上管线的基本属性数据管理

6、在绘图中，阀门、管件、仪表移动或者删除后管线自动闭合;设备移动管线可以自动跟踪连接

7、阀门、管件、仪表可以自动替换并且可以连续插入，并且可以批量自动替换

8、阀门，管件等自动标注，并且实现阀门管件以及标准的对齐

PIDCAD For AutoCAD 2008特点：

1、基于AutoCAD，融合绘图标准与设计习惯

2、600多项功能，轻松绘制各种流程图

3、材料自动统计，标注自动添加、自动对齐

4、预设海量图库，可自定义图符，提升效率3至5倍

5、图幅、标题栏、管线颜色、设备自定义

6、可绘制PID图、PFD图、特例图、检测图等

Pidcad for autocad 2008使用方法

设备 包括两种方式：

打开【设备工具条】→单击所需的设备按钮→弹出对话框(图)

输入所需内容(包括：选择或手动输入设备名称、设备位号、设备尺寸，注意：不要点击【在屏幕上指定】按钮)→单击【确定】按钮→选择设备的位置，所选设备将出现在图纸上。

打开【设备工具条】→单击所需的设备按钮→弹出对话框(图)→输入所需内容(包括：设备名称、设备位号，注意：必需选取【在屏幕上指定】复选框，使设备尺寸处于不可编辑状态)→单击【确定】按钮→选取设备左下角位置→选取设备右上角位置，所选设备便出现在图纸上。

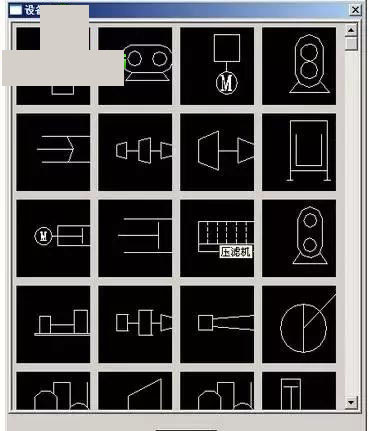

其他设备绘制(小型设备)：点击总控工具条上面的【小型设备】按钮→弹出小型设备集合图库，如图

双击任一设备图标，弹出对话框

输入设备位号，选择在【屏幕上面指定】或输入设备的尺寸→点击【确定】按钮，其绘制方法参见“主设备绘制”方法。

任意选择一种方式，如图绘制的部分小型设备。

PIDCAD For AutoCAD 2008更新日志：

新增加两种设计CAD图的机械阵列

对于一些图纸构件的设计，也可以选择交互状态

提供了曲线公式的计算能力

支持设计图纸的时候可以插入公式

支持正弦曲线的CAD图纸计算

也可以选择点数三次曲线切割
